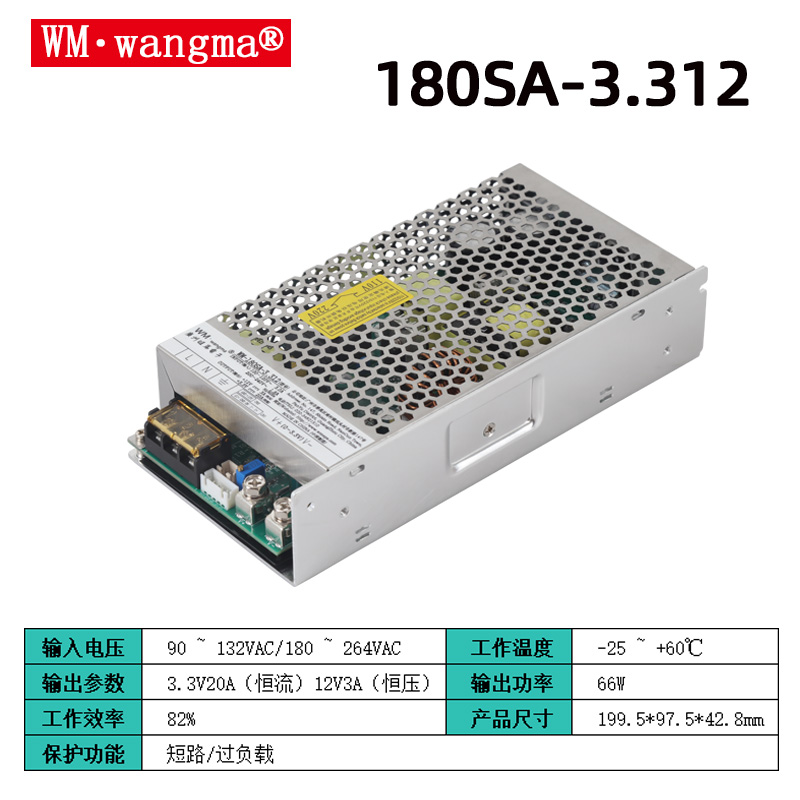

WM‑180SA‑3.312氢氧机电源为广州旺馬电子 180W 双路输出开关电源，型号 WM‑180SA‑3.312，是一款可外部控制恒流输出 + 恒压输出的工业电源，提供 3 年质保，出厂 100% 满载老化测试。
WM‑180SA‑3.312氢氧机电源产品主要特性
交流输入电压档位通过硬件开关切换；支持 300VAC 浪涌输入 5 秒；内置恒流限制电路。保护功能：短路、过载保护；具备 LED 电源状态指示灯。高效率、长寿命、高可靠性；整机 3 年保固，出厂全部经过满载老化。
WM‑180SA‑3.312氢氧机电源规格
| 通道 | CH1（3.3V，恒流通道） | CH2（12V，恒压通道） |
|---|---|---|
| 直流电压 | 3.3V（恒流模式） | 12V 恒压 |
| 额定电流 | 20A | 3A |
| 电流调节范围 | 0‑20A，CN4 接口 0‑5VDC 控制；5VDC 对应输出 20A | 0‑3A |
| 额定功率 | 66W | 36W |
| 纹波噪声最大值 | 100mVp‑p | 80mVp‑p |
| 电压可调范围 | 3.1~3.6V | 12V±1.0% |
| 电压精度 | ±2.0% | ±0.5% |
| 线性调整率 | ±0.5% | ±0.5% |
| 负载调整率 | ±0.5% | ±0.5% |
启动 / 上升时间：满载条件下，115VAC、230VAC 输入均为 1500ms 启动，上升 50ms。保持时间：230VAC 输入满载 20ms；115VAC 输入满载 16ms。
输入参数
AC 输入：90‑132VAC /180‑264VAC（开关切换档位）；也支持 254‑370VDC 直流输入；频率 47‑63Hz。
典型效率 82%；交流输入电流：115VAC 时 3.6A，230VAC 时 2.2A。
最大浪涌电流 60A（115VAC/230VAC 均为此值）；240VAC 条件漏电流＜2.0mA。
WM‑180SA‑3.312氢氧机电源保护机制
过载保护：触发阈值为额定功率的 105%‑150%；CH1：恒流限制保护；CH2：打嗝保护，故障移除后自动恢复；具备短路保护。
WM‑180SA‑3.312氢氧机电源环境与可靠性指标
工作温度：‑25℃ ~ +60℃，高温需要按负载减额曲线降功率使用；工作湿度：20‑90% RH，无冷凝；储存温湿度：‑40~+85℃，10‑95% RH；温度系数：±0.03%/℃（0‑50℃）；抗振动：10‑500Hz，3G，每个周期 10 分钟，X/Y/Z 三轴各 60 分钟；安规耐压：输入‑输出 3KVAC；输入‑机壳 1.5KVAC；输出‑机壳 0.5KVAC；绝缘阻抗：输入输出、输入机壳、输出机壳之间≥100MΩ（500VDC，25℃，70% RH）；MTBF≥30 万小时，依据 MIL‑HDBK‑217F 标准，25℃环境。
WM‑180SA‑3.312氢氧机电源物理尺寸与包装
整机尺寸：199.5 × 97.5 × 42.8 mm（长 × 宽 × 高）；单台重量 0.55kg；包装规格 20PCS 一箱，整箱 12.2kg，体积 0.25CBM；安装孔：3 颗 M3 螺丝，螺丝旋入深度 L=3mm；图纸提供整机机构尺寸、接口 CN1‑CN4 定义。
WM‑180SA‑3.312氢氧机电源重要备注说明
默认测试条件：输入 230VAC、额定负载、环境温度 25℃；纹波噪声测试：采用 12 英寸双绞线，并联 0.1μF+47μF 电容，20MHz 带宽测量；电压精度包含设定误差、线性、负载调整率；DC 输入接线：直流正极接 L 端子，负极接 N 端子；该电源仅作为系统部件，整机 EMC 电磁兼容需要结合终端设备确认。
