自助设备包含自助打印机、售货机、充电桩终端、金融柜员机、医疗自助终端、电梯控制终端等，普遍要求整机紧凑、安装空间受限、维护简单、长时间无人值守运行。电源作为核心部件，小型化、高集成已经成为行业硬性发展方向，同时还要兼顾 EMC、安规、散热、可靠性。

自助设备电源核心驱动因素

整机结构压缩：自助设备外壳越来越轻薄，内部留给电源仓空间持续缩小，传统大体积工频电源、分立模块方案无法适配。多负载集中供电：一台自助设备同时驱动主板、触摸屏、读卡器、打印机、继电器、LED、扫码模块，多路电压需求多，分立电源布线杂乱。降本与简化运维：减少元器件数量、减少接线端子，降低装配工时；集成化电源减少备件种类，现场替换维护更简单。能效与散热压力：无人值守设备 24 小时待机，低待机功耗、低发热是刚需，小体积下对电源功率密度提出更高要求。安规与 EMC 合规：自助终端大多需要 CCC 认证，部分出口机型需 UL/CE，集成方案更容易统一做电磁兼容和安全隔离。

自助设备电源小型化实现技术方向

提高功率密度

高频化开关电源：提升开关频率，缩小变压器、电解电容体积；配合平面变压器、磁集成技术，减小磁件尺寸。器件封装升级：使用 SiC、GaN 宽禁带器件，降低开关损耗，在小体积下实现更高功率，发热更少。优化拓扑：LLC 谐振、有源钳位正激等软开关拓扑，相比硬开关电路，降低损耗，散热片体积大幅缩减。

无源器件精简

薄膜电容替代大容量电解电容，缩小体积同时提升寿命，适配自助设备长期工作场景；磁集成：把多路变压器、电感集成在同一个磁芯，减少磁件数量与占用空间。

自助设备电源集成化设计趋势

多路输出一体化电源：单块电源板同时输出 + 24V、+12V、+5V、+3.3V，替代多块独立电源模块。自助设备各类外设直接取电，省去多个电源安装位、大量电源线束。

难点：多路之间交叉干扰，需要做好稳压、隔离、串扰抑制，保证读卡器、摄像头这类敏感负载稳定工作。

保护功能集成：将过压 OVP、过流 OCP、过温 OTP、短路 SCP、浪涌抑制、防雷、防反接全部集成在电源内部，不再单独增加外围保护板。

自助设备户外 / 半户外场景多，电网波动、雷击浪涌频发，集成保护可提升整机抗扰能力。

电源 + 通信监控集成（智能电源）：电源内置 MCU，支持 I2C/RS485/Modbus 通信，可向上位机上报：输出电压、输出电流、温度、故障代码。

价值：自助设备远程运维，提前预判电源老化，故障远程定位，减少现场上门检修成本，在金融终端、自助充电桩终端应用增长快。

电源与负载驱动集成：把继电器驱动、LED 恒流驱动、电机驱动和主电源集成在同一块板卡，进一步压缩整机空间。适合售货机、自助打印等带电机、灯组的设备。

自助设备电源面临的技术挑战

散热矛盾：体积缩小，散热面积变小；自助设备机箱密闭，热量堆积，需要仿真优化风道、选用高导热材料。EMI 电磁干扰：高频小型化电源更容易产生电磁噪声，会干扰读卡器、扫码模块、信号采集电路，需要优化布局、屏蔽设计。可靠性权衡：元器件高密度排布，局部温升高，对器件寿命考验大；自助设备往往要求 5~8 年长期稳定运行。扩展性：高度集成电源一旦定型，负载改动时改动成本高，需要在集成度和硬件灵活性之间做取舍。

自助设备电源行业落地方向

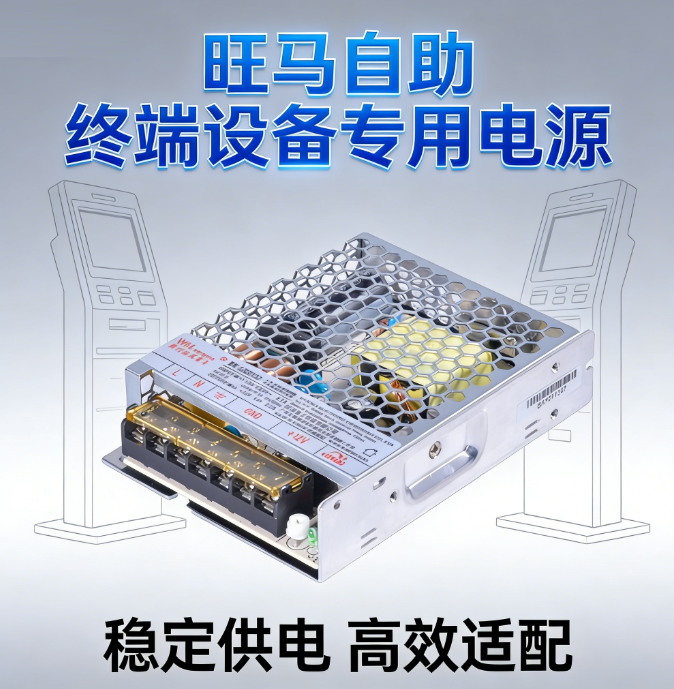

模块化平台化：采用标准化集成电源平台，同一电源基板通过少量配置修改适配不同自助机型，缩短整机开发周期（旺马 WM 系列工业电源就是这类思路，适配自助终端）。一体化整机电源方案：电源不再是独立盒子，直接做成嵌入式板载电源，嵌入设备主板仓，最大化利用空间。宽电压输入：支持 AC 90~264V 全范围输入，适配国内不同地区电网波动，户外自助设备尤为重要。低待机功耗：满足能效标准，设备待机时功耗降到很低，降低长期耗电。

自助设备电源总结

自助设备电源发展主线：更高功率密度实现小型化，功能、多路输出、监控、保护一体化实现集成化。未来重点不是单纯缩小体积，而是在紧凑体积下，兼顾 EMC 安规、散热、长期可靠性与智能运维能力；宽禁带器件、磁集成、数字化电源监控会成为下一代自助电源的核心技术抓手。
