12V 工业电源的配置核心是先匹配功率 / 拓扑 / 保护，再按场景选输入类型与散热，最后优化 EMI 与安装，确保输出稳定、安全可靠、适配工业复杂工况。以下是分模块的完整配置方案指南，覆盖选型、参数、组件、保护、安装与定制全流程。

一、总则与核心原则

1.1 适用范围

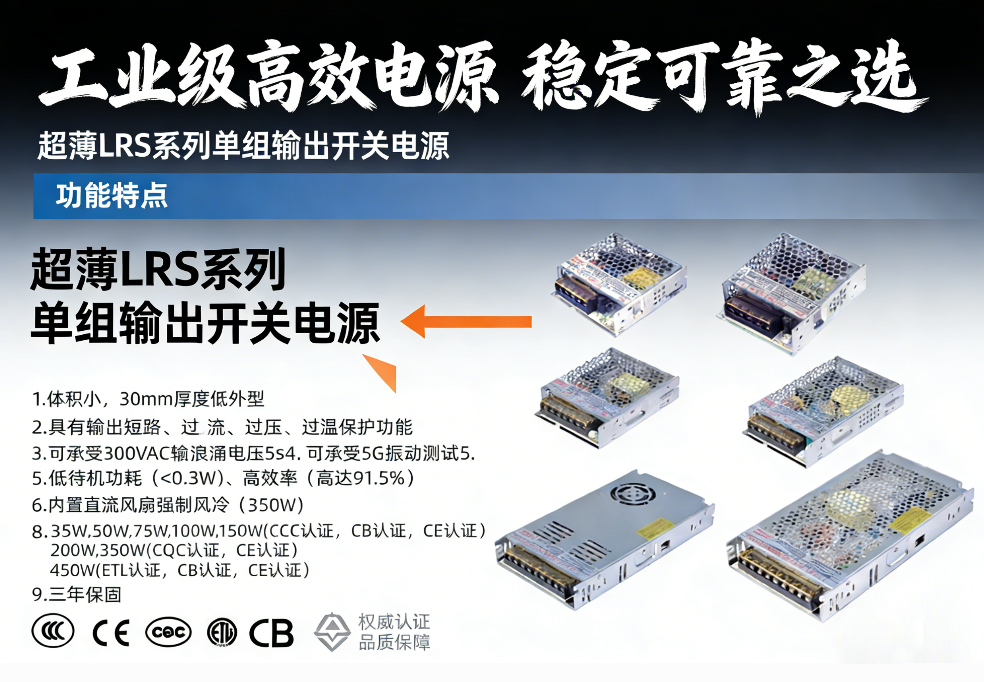

本指南适用于旺马电子 12V 工业电源（WM-LRS/WM-RSP/WM-D 等系列），功率覆盖 18W-3000W，适配工业自动化、工控、自助终端、通信、医疗等场景，包含 AC-DC 直出 12V、DC-DC 降压到 12V 及多路组合方案。

1.2 配置核心原则

功率冗余：负载总功率 ×1.3 倍 = 电源额定功率，避免长期满载与启动冲击。

宽压优先：工业场景优先选 85-264VAC 宽输入，适配电网波动。

全保护标配：短路 / 过流 / 过压 / 过温保护，确保系统安全。

效率与 EMI 平衡：效率≥88%（LRS）/≥90%（RSP），纹波≤50mVp-p，满足 EMC 标准。

二、12V 工业电源核心配置方案选型

根据输入类型与功率需求，分三类主流方案，适配不同应用场景：

方案类型 拓扑结构 功率范围 核心参数 适用场景

AC-DC 直出 12V（标准型） 反激 / 正激（带 PFC） 18W-3000W开关电源输入 85-264VAC，输出 12V±2%，效率≥88%，纹波≤50mVp-p 通用工业设备、自动化产线

DC-DC 降压 12V（母线型） BUCK 拓扑 18W-500W 输入 24V/48V DC，输出 12V±1%，效率≥92%，动态响应快 直流母线供电、车载 / 储能配套

多路组合 12V（复合型） 反激 + DC-DC 200W-350W 12V 为主输出，搭配 5V/24V 等，各组独立保护 自助终端、医疗设备、仪器仪表

三、12V 电源标准参数配置

3.1 电气参数（12V 单组输出基准）

输入电压 宽压 85-264VAC（50/60Hz）；部分支持 100-240VAC 切换 RSP 系列可选主动 PFC，功率因数≥0.95

输出电压 12V DC，精度 ±2.0%，电压调整率≤±1% 负载调整率≤±1%，动态响应快

输出电流 1.5A（18W）-250A（3000W） 按功率分级：18W/36W/60W/100W/200W/300W/500W/1000W+

转换效率 LRS 系列≥88%，RSP 系列≥90% 高效降低散热，适配密闭空间

纹波噪声 ≤50mVp-p（精密型≤30mVp-p） 精密仪器 / 传感器专用型号可选低纹波版本

隔离耐压 ≥3.75KVAC 确保人员与设备安全

3.2 功率器件与核心组件配置

核心器件决定可靠性，按旺马工业级标准开关电源选型：

功率 MOSFET 英飞凌 / 安森美 耐压≥600V，导通电阻低 低损耗，开关频率稳定

电解电容 日系红宝石 / 黑金刚 105℃，寿命≥5000 小时 耐高温，长寿命，适配工业环境

高频变压器 定制高频 隔离耐压≥3.75KVAC，绝缘等级 B 级 低漏感，EMI 表现好

PWM 控制芯片 TI/ST 内置过流 / 过温保护，抗干扰强 稳定控制，降低外围设计复杂度

输出整流 同步整流（≥100W） 正向压降≤0.3V 提升效率，减少发热

四、保护与安全配置（全系列标配）

4.1 基础保护功能

短路保护 打嗝模式（轻载）/ 恒流限制（重载） 输出短路瞬时触发 故障移除后自动恢复

过流保护 限流保护 额定电流 110%-150% 过载消失后恢复

过压保护 钳位 / 关断 额定电压 120%-130%（14.4V-15.6V） 过压解除后手动 / 自动恢复

过温保护 温度传感器监测 85℃-95℃ 温度降至 75℃以下自动恢复

4.2 高级安全增强配置

EMC 防护：内置 EMI 滤波器，符合 EN55022/EN50081，降低传导 / 辐射干扰。

绝缘与阻燃：PCB 采用 UL94 V-0 阻燃材料，漏电流≤3.5mA，符合安全标准。

浪涌耐受：输入 300VAC 浪涌 5 秒，适配电网波动大的重工业场景。

医规适配：RSP 系列可选低漏电流（≤100μA），符合 EN 60601-1，适配医疗设备。

五、结构与散热标准配置

5.1 结构组件

外壳：全铝合金材质，高导热，防护等级 IP30；超薄系列厚度 30mm，适配狭小安装空间。

接口：标准工业端子 / DC 插头，防反接设计，接触电阻＜10mΩ，线径匹配电流（≤10A 用 1.5mm²，＞10A 用 2.5mm²）。

指示灯：电源工作 LED（绿色），故障 / 保护状态 LED（红色，可选），便于现场诊断。

5.2 散热方案（按功率分级）

≤200W 自然冷却 铝合金外壳散热，安装间距≥10mm 常温、通风良好

300W-500W 智能风扇 台系双滚珠风扇，转速可调，噪音≤45dB，寿命≥30,000 小时 中温、半密闭

≥600W 风扇 + 散热片 加大散热面积，风扇冗余设计，支持过热降额 高温、密闭工业柜

六、安装与使用规范

6.1 安装要求

安装方式：DIN 导轨安装（标准 35mm）或螺丝固定，垂直安装优先，确保气流顺畅。

间距：左右≥10mm，上下≥20mm，避免热源紧邻，防止热堆积。

接地：可靠接地，接地电阻≤4Ω，抑制共模干扰，保障安全。

6.2 使用与维护

启动顺序：先接输入→再接负载→最后开机，避免冲击损坏。

负载适配：负载率控制在 60%-80%，轻载（≤20%）易导致纹波增大，建议加假负载。

维护周期：每 6 个月检查风扇 / 防尘网，清洁灰尘，确保散热正常。

七、12V 电源典型应用场景配置推荐

12V工业电源针对不同行业需求，提供精准配置方案，匹配场景特性：

工业自动化 WM-RSP-12V-300W 300W电源，主动 PFC，效率≥90% 宽压输入，抗振动，过温保护

自助终端 WM-LRS-12V-200W 200W电源，超薄 30mm，多路输出（12V+5V） 多路独立保护，EMC 增强

医疗设备 WM-RSP-12V-150W 150W电源，医规设计，漏电流≤100μA 低纹波，高隔离，安全认证

通信基站 WM-RSP-12V-500W 500W电源，主动 PFC，高浪涌耐受 24 小时连续运行，长寿命设计

游乐设备 WM - 专用系列 - 12V-1000W 1000W电源，抗振动（5-150Hz，0.5g） 高过流能力，短路自动恢复

八、配置变更与定制规则

标准配置微调：输出电压 ±10% 调整、接口更换（端子 / 插头）、增加 PFC，提交书面申请即可执行。

12V工业电源定制范围：

特殊电流（如 12V/50A）、多路组合（12V+5V+24V）

防护等级升级（IP65）、特殊安装（壁挂 / 嵌入式）

低纹波（≤30mVp-p）、宽温（-40℃~+85℃）适配极端环境。

定制流程：需求确认→方案设计→样品制作→测试验证→批量生产，周期 7-15 天（视复杂度）。

九、12V 电源配置选型快速流程

确认负载功率→计算 1.3 倍冗余→选定额定功率（如负载 100W→选 130W）。

确定输入类型：AC 电网选 85-264VAC；直流母线选 24V/48V DC 降压。

选择功能：是否需 PFC、多路输出、医规 / 低纹波 / 高防护。

匹配散热与安装：按功率选自然 / 风扇散热，DIN 导轨 / 螺丝固定。

核对保护与认证：全保护标配，确保 CCC/CE/UL 等认证齐全。
