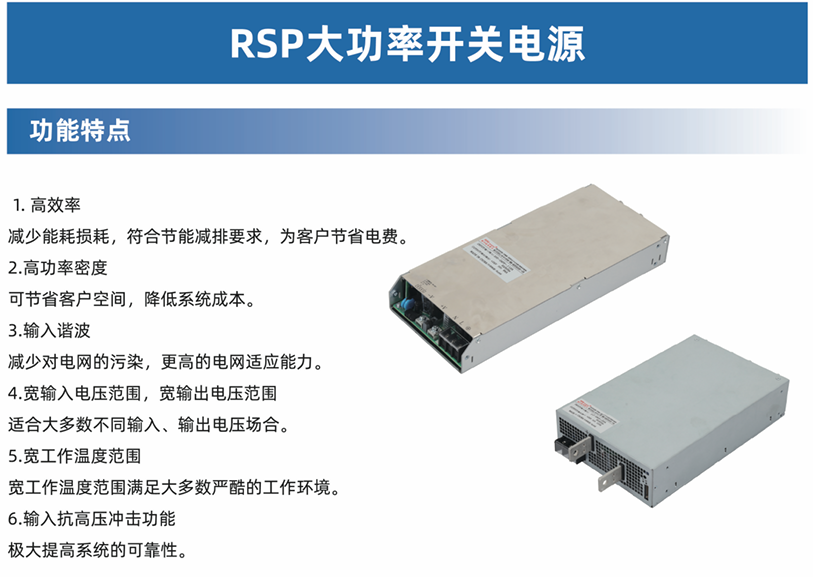

旺马大功率开关电源功能特点：
高效率 ，减少能耗损耗，符合节能减排要求，为客户节省电费。 高功率密度 ，可节省客户空间，降低系统成本。 输入谐波 ，减少对电网的污染，更高的电网适应能力。 宽输入电压范围，宽输出电压范围 ，适合大多数不同输入、输出电压场合。 宽工作温度范围 ，宽工作温度范围满足大多数严酷的工作环境。 输入抗高压冲击功能 ，极大提高系统的可靠性。
旺马大功率开关电源电路结构解析：
EMI电路：位于三相交流输入端，用于滤除交流电路干扰信号，同时阻止电源内部干扰馈入电网，大功率高级电源的EMI电路设计较好。
PFC电路：采用无桥结构，包含三相电感线圈（升压电感）、三个大电流霍尔传感器（检测线路电流），功率管位于板下方紧贴散热板，通过该电路形成400伏直流电压。
全桥电路：采用移相全桥结构，包含主变压器、谐振电感，还有辅助供电的隔离电源（由超薄变压器制作）。
同步整流与输出：经同步整流电路后，再通过电容和电感滤波，最终输出125伏24安的直流电。
维修要点：这类开关电源小信号部分损坏概率小，多为大功率器件击穿短路。维修时只要理清电路结构，以检测大功率器件为主，难度不大。
旺马大功率开关电源基本参数：
| 产品系列 | WM-RSP1000 | WM-RSP2000 | WM-RSP3000 | ||||
| 额定输出功率 | 1KW | 2KW | 3KW | ||||
| 输出电压 | 24V.30V.36V.48V | ||||||
| 输入 电压范围 | 90Vac～176Vac（降额）；176Vac～264Vac（满载） | ||||||
| 传导干扰(CE) | CLASS A EN55032 | ||||||
| 辐射干扰(RE) | CLASS A EN55032 | ||||||
| 浪涌 | IEC61000-4-5 LEVEL4 判据A（差模2KV,共模4KV） | ||||||
| 输入启动电压 | ≥90Vac或≥127Vdc(更小启动电压需非标定制) | ||||||
| 工作温度 | -20℃～+50℃（满载工作）；+50℃～+60℃（降额输出） | ||||||
| 防尘 | 刷三防漆 | ||||||
| 音响噪声 | 输入电压和输出电压电流范围内，距离电源前、后、左、右1米，距离上、 下1.5米，电源的噪音应小于55dB(A) | ||||||
大功率开关电源选型需平衡效率、稳定性与成本，优先选择通过EMC认证及可靠性试验（如1000小时满载老化）的产品，确保工业场景的长期可靠性。
